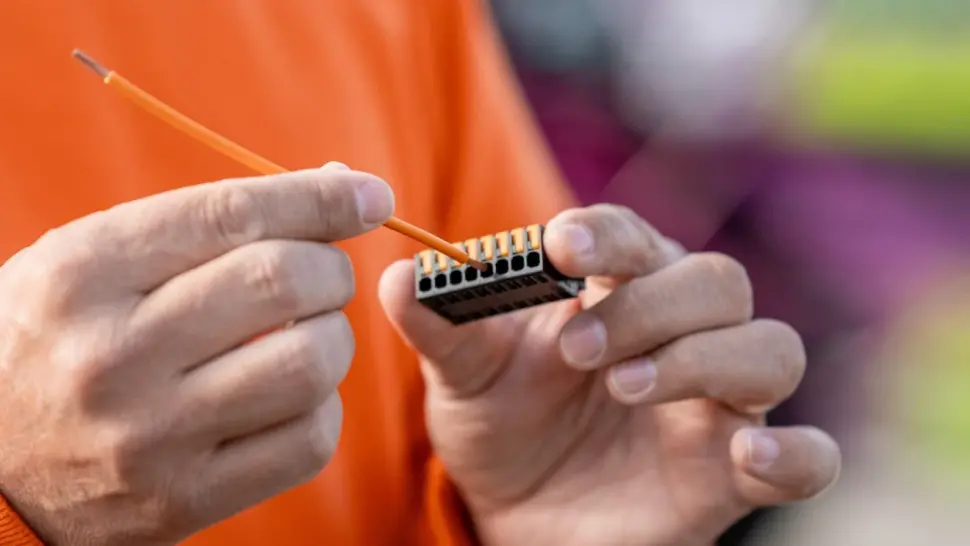

SNAP IN ist die werkzeuglose Anschlusstechnologie von Weidmüller für industrielle Verdrahtungsprozesse. Der Anschluss gelingt so schnell wie ein Fingerschnippen: Der abisolierte Leiter wird direkt in die offene Anschlussstelle eingesteckt. Mit einem Klick rastet die Schnappverbindung ein, ganz ohne Werkzeug. Eine optische und akustische Anzeige signalisiert, dass die Verbindung hergestellt ist.
Umgekehrt geht’s genauso schnell. Durch Betätigen des Hebels oder Pushers lässt sich die Anschlussstelle wieder öffnen und der angeschlossene Leiter kann entnommen werden. Die Technologie lässt sich ebenso in robotergestützte Abläufe integrieren. Damit ergänzt SNAP IN unser effizientes Technologieportfolio um ein Anschlussprinzip für manuelle und automatisierte Verdrahtungsprozesse.
SNAP IN-Anschlusstechnologie | Invented by Weidmüller
Dies ist ein YouTube Video. Wenn Sie auf dieses Video klicken, stimmen Sie der Datenschutzerklärung & Nutzungsbedingungen von Google/YouTube zu. Außerdem stimmen Sie unserer Datenschutzrichtlinie zu.
Erleben Sie SNAP IN dort, wo Technologie überzeugen muss: in der Anwendung.
Lernen Sie das Prinzip kennen und entdecken Sie, wie aus einfacher Handhabung ein überzeugendes Verbindungserlebnis wird.
Weiterdenken beginnt beim Verbinden. SNAP INto the future!
Materialsparende Verkabelung ohne Werkzeug und zeitaufwendiges Crimpen von Aderendhülsen.
Dank der vorgespannten Feder, lässt sich SNAP IN so schnell verdrahten wie ein Fingerschnippen.
Sicherheit, die man hören kann! Ein deutliches „Klick‟-Geräusch signalisiert die sichere Verbindung.
Mit dem innovativen SNAP IN-Anschluss werden vollautomatisierte Verdrahtungsprozesse Realität.
Die SNAP IN-Anschlusstechnik ist bereits in zahlreichen Komponenten für Schaltschrank, Feld und Gerät im Einsatz. Das Portfolio mit der innovativen Technologie deckt Anschlussquerschnitte von 0,25 mm² bis 16 mm² ab. Weidmüller bietet damit das weltweit größte SNAP IN-Sortiment für die werkzeuglose Verdrahtung an und entwickelt es stetig weiter.
STECKEN. KLICK. FERTIG.
Jetzt sind Sie am Zug. Lernen Sie SNAP IN aus erster Hand kennen. Wählen Sie zwischen Reihenklemme und Steckverbinder und bestellen Sie Ihr kostenloses Muster.
SNAP IN – The Challenge ist der Produkttest der etwas anderen Art. Wir schicken unsere robuste und effiziente Anschlusstechnik durch drei besondere Belastungsproben. Was dann passiert, ist alles andere als gewöhnlich.
Dies ist ein YouTube Video. Wenn Sie auf dieses Video klicken, stimmen Sie der Datenschutzerklärung & Nutzungsbedingungen von Google/YouTube zu. Außerdem stimmen Sie unserer Datenschutzrichtlinie zu.
Unsere Leiterplattensteckverbinder OMNIMATE® 4.0 mit SNAP IN halten jeder Zerreißprobe stand. Selbst nach diesem außergewöhnlichen Kräftemessen macht es immer noch „Klick“. Erleben Sie, wie Verbindungstechnik auf jede Menge Zugkraft trifft.
Dies ist ein YouTube Video. Wenn Sie auf dieses Video klicken, stimmen Sie der Datenschutzerklärung & Nutzungsbedingungen von Google/YouTube zu. Außerdem stimmen Sie unserer Datenschutzrichtlinie zu.
Für unsere schweren Steckverbinder RockStar® mit SNAP IN-Anschlusstechnologie sind wir Feuer und Flamme. In dieser Challenge trifft industrielle Verbindungstechnik auf ein Szenario mit ordentlich Temperatur. RockStar® zeigt sich hier von seiner heißesten Seite.
Dies ist ein YouTube Video. Wenn Sie auf dieses Video klicken, stimmen Sie der Datenschutzerklärung & Nutzungsbedingungen von Google/YouTube zu. Außerdem stimmen Sie unserer Datenschutzrichtlinie zu.
Unsere Reihenklemmen mit SNAP IN-Anschlusstechnologie gehen aufs Spielfeld. Zwischen Tackles und Touchdown wird aus dem Produkttest eine Belastungsprobe mit echtem Körpereinsatz. Hier zählt jeder Kontakt.
Als Pionier der Verbindungstechnik entwickelt Weidmüller Ideen mit Blick auf den realen Einsatz. Die Anerkennung aus Industrie und Markt zeigt, welchen Weg SNAP IN bereits genommen hat. Für uns ist sie Ansporn, werkzeuglose Verdrahtung weiterzudenken und immer neue Möglichkeiten für unsere Kunden zu eröffnen.
Dies ist ein YouTube Video. Wenn Sie auf dieses Video klicken, stimmen Sie der Datenschutzerklärung & Nutzungsbedingungen von Google/YouTube zu. Außerdem stimmen Sie unserer Datenschutzrichtlinie zu.
2026 - Weltrekord mit SNAP IN. Effizienz, die sich beweist.
500 Reihenklemmen, 1.000 Klemmstellen, 2 Minuten 55 Sekunden:
Mit SNAP IN hat Weidmüller einen offiziellen
GUINNESS WORLD RECORDS™ Titel erzielt und zeigt damit eindrucksvoll, wie schnell und einfach werkzeuglose Verdrahtung sein kann.
Der Rekord ist mehr als ein starkes Ergebnis. Er zeigt unter klar definierten Bedingungen, welches Tempo mit SNAP IN bei der Verdrahtung möglich ist.
Die SNAP IN-Anschlusstechnologie wurde mit dem Best of Industry Award 2024 in der Kategorie Automation ausgezeichnet. Nach fünf Monaten Voting und über 20.000 abgegebenen Stimmen wurde der Award in einer glanzvollen Preisverleihung überreicht.
SNAP IN revolutioniert die Verbindungstechnik, macht Arbeitsprozesse schneller, präziser und ready-to-robot. Unsere Technologie ist nicht nur bereit für Industrie 4.0, sondern treibt die Zukunft aktiv voran – mit vollautomatisierter und roboterunterstützter Verdrahtung.
SNAP IN überzeugte den "Rat für Formgebung" auf ganzer Linie, sodass die unabhängige Jury Weidmüller für seine innovative Anschlusstechnik SNAP IN mit dem German Innovation Award 2022 auszeichnete. Der Award würdigt branchenübergreifend Produkte und Lösungen mit besonderer Nutzerzentrierung und einem Mehrwert gegenüber bisherigen Lösungen.
Bei wiederkehrenden Verdrahtungsaufgaben summiert sich jeder zusätzliche Handgriff. Weniger vorbereitende Arbeitsschritte können Zeit- und Materialaufwand reduzieren und Abläufe in Fertigung und Wartung schlanker gestalten. Damit wird SNAP IN besonders dort relevant, wo im Schaltschrank-, Maschinen- und Anlagenbau viele Verbindungen effizient verarbeitet werden müssen.
Weiterdenken gehört bei Weidmüller zur elektrischen Verbindungstechnik. Erfahrung und Pioniergeist geben dabei immer wieder den Impuls für neue Ansätze, die sich an den Anforderungen unserer Kunden orientieren. SNAP IN steht für diesen Anspruch und zeigt, wie aus Anschlusstechnik fortschrittliche Produkte für die industrielle Praxis entstehen.
SNAP IN ist die werkzeuglose Anschlusstechnologie von Weidmüller für industrielle Verdrahtungsaufgaben. Eine vorgespannte Federmechanik kontaktiert den eingeführten Leiter automatisch, sobald dieser den vorgesehenen Triggerpunkt erreicht.
Für das Anschließen ist kein Werkzeug erforderlich. Der abisolierte Leiter wird in die geöffnete Klemmstelle eingeführt und löst die vorgespannte Federmechanik aus. Zum erneuten Öffnen wird je nach Produkt der dafür vorgesehene Pusher oder Hebel betätigt.
SNAP IN eignet sich innerhalb der jeweils freigegebenen Anschlussbereiche für unterschiedliche Leiterarten. Flexible Leiter lassen sich auch ohne Aderendhülse direkt anschließen. Je nach Produkt sind ebenso Leiter mit Aderendhülse und starre Leiter vorgesehen.
Ja, flexible Leiter können direkt und ohne Werkzeuge angeschlossen werden. SNAP IN sorgt für eine sichere und gasdichte Verbindung, sowohl bei starren Leitern als auch bei flexiblen Leitern mit oder ohne Aderendhülse.
Mit SNAP IN ermöglichen wir gegenüber gecrimpten Schraubkontakten eine Einsparung von bis zu 90 % bei der Verdrahtungszeit. Der werkzeuglose Anschluss reduziert die erforderlichen Arbeitsschritte und bringt besonders bei Anwendungen mit vielen Anschlusspunkten einen deutlichen Zeitvorteil.
Nein, SNAP IN funktioniert komplett werkzeuglos. Der abisolierte Leiter wird einfach eingeführt und kontaktiert automatisch.
Der abisolierte Leiter wird direkt in die geöffnete Klemmstelle gesteckt und rastet automatisch ein. Mit einem deutlich hörbaren „Klick“ wird der Leiter in der Klemmstelle kontaktiert. Die ausgelöste Klemmstelle wird zusätzlich optisch über eine Erhöhung des Pushers signalisiert.
Der definierte Auslösepunkt sowie die optische und akustische Statusanzeige machen die erfolgte Kontaktierung unmittelbar erkennbar. Dadurch lassen sich mögliche Fehlerquellen beim Anschließen reduzieren und der Verdrahtungsstatus leichter kontrollieren.
Der einfache und klare Anschlussprozess macht die Verdrahtung reproduzierbar und reduziert Fehler deutlich. Der Leiter wird in der Klemmstelle bis zum Ende eingeführt – erst dann greift der SNAP IN-Mechanismus.
Ja, SNAP IN ist für industrielle Anforderungen mit Vibration und Schock ausgelegt und wurde nach relevanten Normen wie UL 486E und IEC 61373 geprüft. Der Federmechanismus sorgt für eine dauerhaft sichere Verbindung und erfüllt die gleichen Anforderungen, die auch für etablierte Federanschlüsse wie beispielsweise PUSH IN gelten.
Die offiziell freigegebene Anzahl liegt bei etwa 20 Steck- und Lösezyklen. In der Praxis sind häufig deutlich mehr Zyklen möglich.
Zum Lösen wird der Leiter mit einem Schraubendreher oder Betätigungswerkzeug entriegelt. Die Feder wird dabei automatisch wieder vorgespannt. Ein hörbares "Klick" signalisiert die Bereitschaft für den nächsten SNAP IN Anschluss – schnell, sicher und zuverlässig.
Ja, SNAP IN ist für automatisierte Verdrahtungsprozesse ausgelegt und unterstützt die Verarbeitung vorkonfektionierter Leiter. Bei den SNAP IN-Reihenklemmen der S-Reihe sind zudem Produktkonturen und Leitereinführung für robotergestützte Fertigungsschritte konzipiert.
Mit SNAP IN kann sich die werkzeuglose Anschlusstechnik besonders bei Anwendungen mit vielen Anschlusspunkten und wiederkehrenden Verdrahtungsaufgaben auszahlen. Da flexible Leiter ohne aufgecrimpte Aderendhülse angeschlossen werden können und für den Anschluss kein Werkzeug erforderlich ist, können einzelne Vorbereitungs- und Arbeitsschritte entfallen. Dadurch lassen sich Zeit- und Materialaufwand reduzieren.
SNAP IN lohnt sich besonders bei hohem Verdrahtungsaufwand, da Montagezeit, Fehler und Nacharbeit reduziert werden. SNAP IN steigert die Effizienz in der Verdrahtung, ist einfach und gibt Sicherheit.
SNAP IN ermöglicht eine deutlich schnellere Verdrahtung, reduziert Fehler und sorgt für gleichbleibend hohe Qualität im Anschlussprozess.
Zusätzlich entfällt der Einsatz von Werkzeugen, was die Installation vereinfacht.
SNAP IN erweitert das Prinzip des PUSH IN-Direktanschlusses. Die Klemmstelle ist vorgespannt und kontaktiert den Leiter automatisch, sobald er den Triggerpunkt erreicht. Dadurch lassen sich insbesondere flexible Leiter ohne Aderendhülse direkt anschließen, ohne die Klemmstelle vorher zu betätigen.
